La découpe inversée d'une partie dans une autre partie est l'une des techniques de rigging les plus couramment utilisées dans Harmony. Cet article traitera des meilleures pratiques en prenant comme exemple une pupille découpée dans un œil.
Si vous souhaitez en savoir plus sur les types de «cutters» disponibles dans Harmony, consultez Quelle est la différence entre un «Cutter» par défaut et un «Cutter» inversé ?
Utilisation de la technique de coupe inversée
Voici quelques façons d'utiliser la technique de coupe inversée dans un rig :
- Pour découper une pupille dans un œil (comme dans cet article).
- Pour découper plusieurs éléments dans un autre, comme les dents et la langue dans une bouche, ou les traits du visage dans une tête.
- Pour découper un motif/logo dans un vêtement ou un tatouage sur une partie du corps..
Étape 1 : Séparer les calques et les couches
- Séparez l'illustration de la partie à découper et celle qui sera découpée sur leurs propres calques. Dans le cas d'un œil, il s'agirait de l'œil et de la pupille.

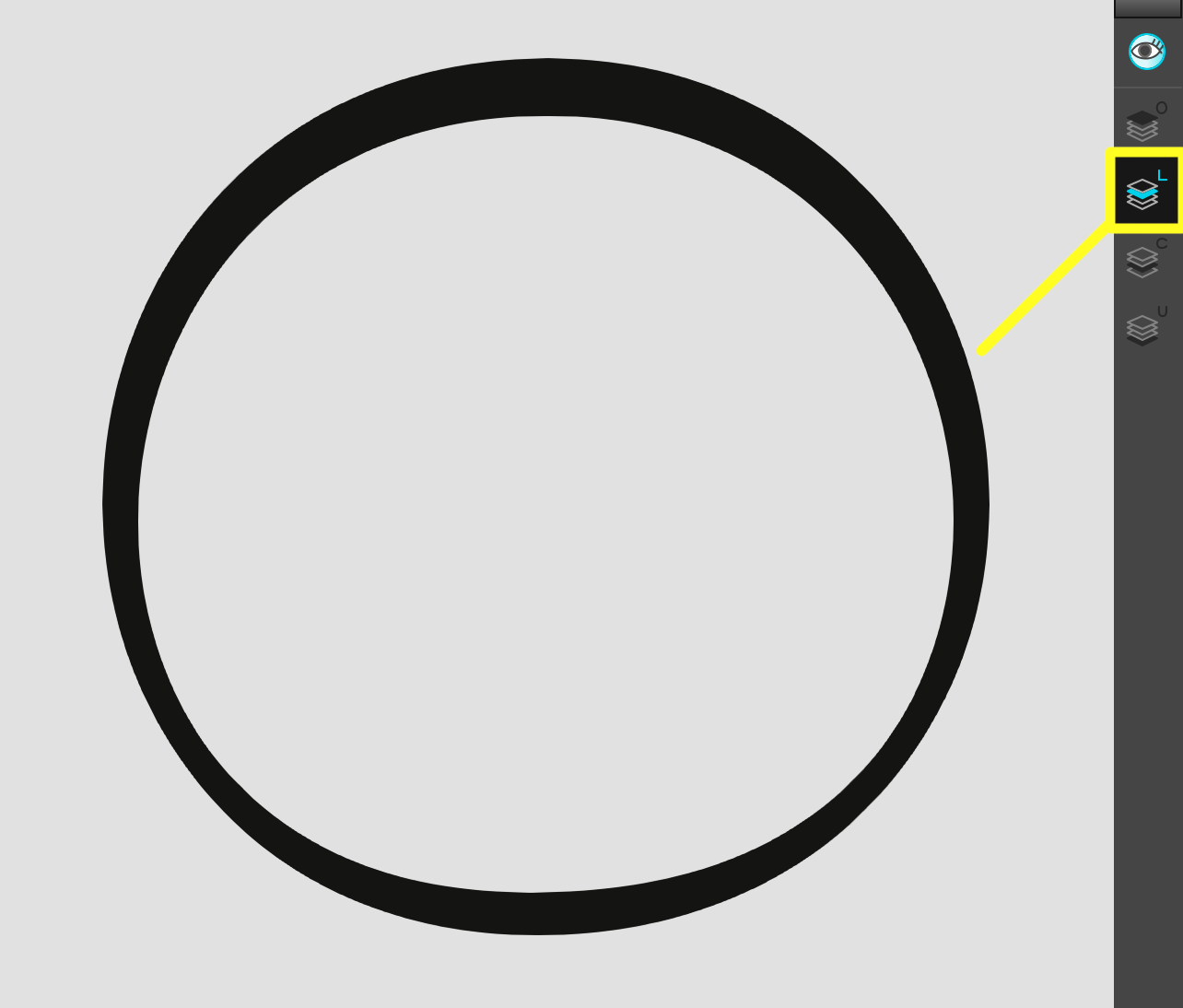

- Si la partie à découper comporte des lignes, celles-ci et les couleurs devront également être séparées sur différentes couches. Cela permet de s'assurer que nous pouvons placer le trait de l'œil au-dessus de la pupille. Voici à quoi ressemblent les couches de l'œil :

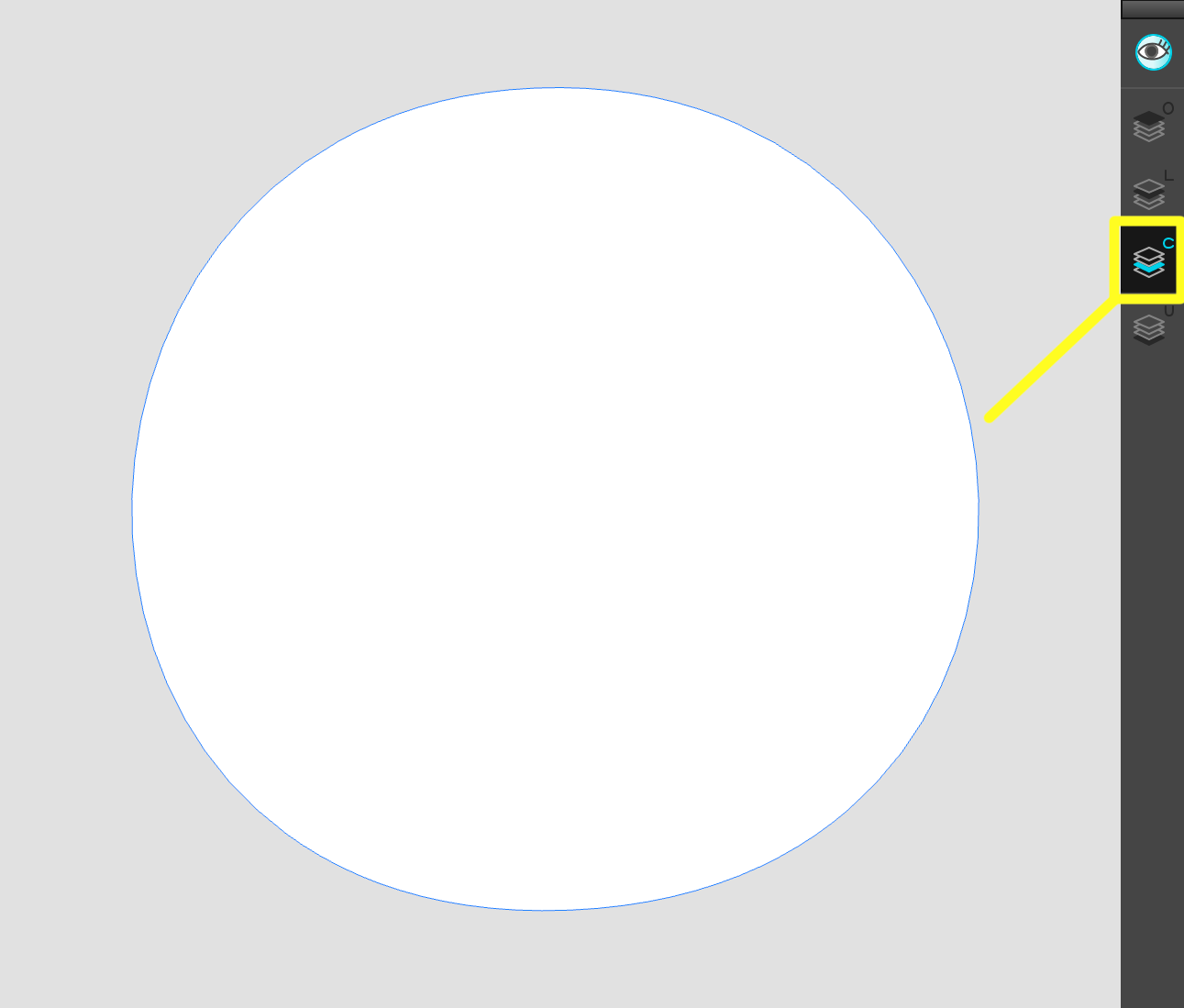

| Couche Line-Art | Couche Colour-Art |
| NOTE: Si vous effectuez une découpe inversée avec une pièce qui ne comporte pas de ligne, le processus est similaire, sauf que vous n'avez pas besoin de séparer les couches «colour-art» and «line-art», et vous n'avez pas besoin d'utiliser les noeuds «Line-Art» et «Colour-Art». Il suffit de couper un calque par l'autre à l'aide d'un nœud «Cutter» en mode inversé. Pour éviter les problèmes d'anticrénelage, voir Pourquoi y a-t-il une fine ligne entre mes calques dans la vue Rendu ? |
| AVERTISSEMENT: Cette technique fonctionne mieux lorsque la couleur rempli jusqu’à la ligne milieu créée par le vecteur centre de la ligne. L'utilisation de lignes au crayon/«pencil» est le meilleur moyen d'y parvenir. |
Étape 2 : Configurer le système de coupe

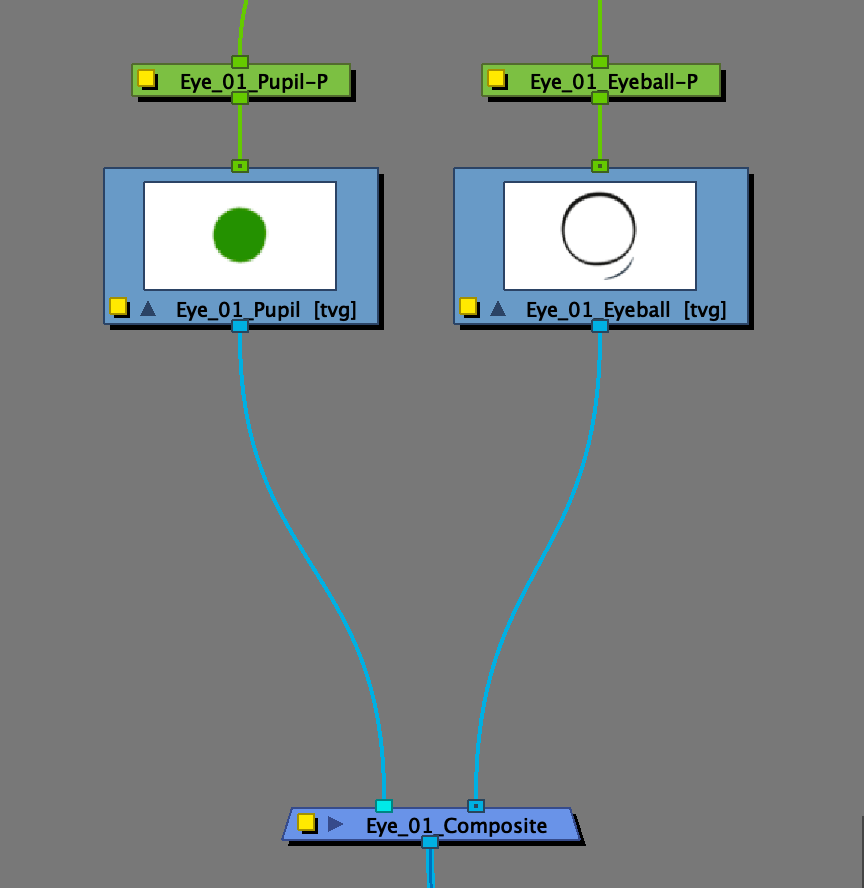

- Dans la vue «Node», Trouvez les calques et organisez-les de manière à ce qu'il y ait un espace entre eux et le nœud composite.
- Utilisation du menu déroulant de la touche Entrée, ou la vue «Node Library», apporter les nœuds suivants :
- Cutter
- Line-Art
- Colour-Art

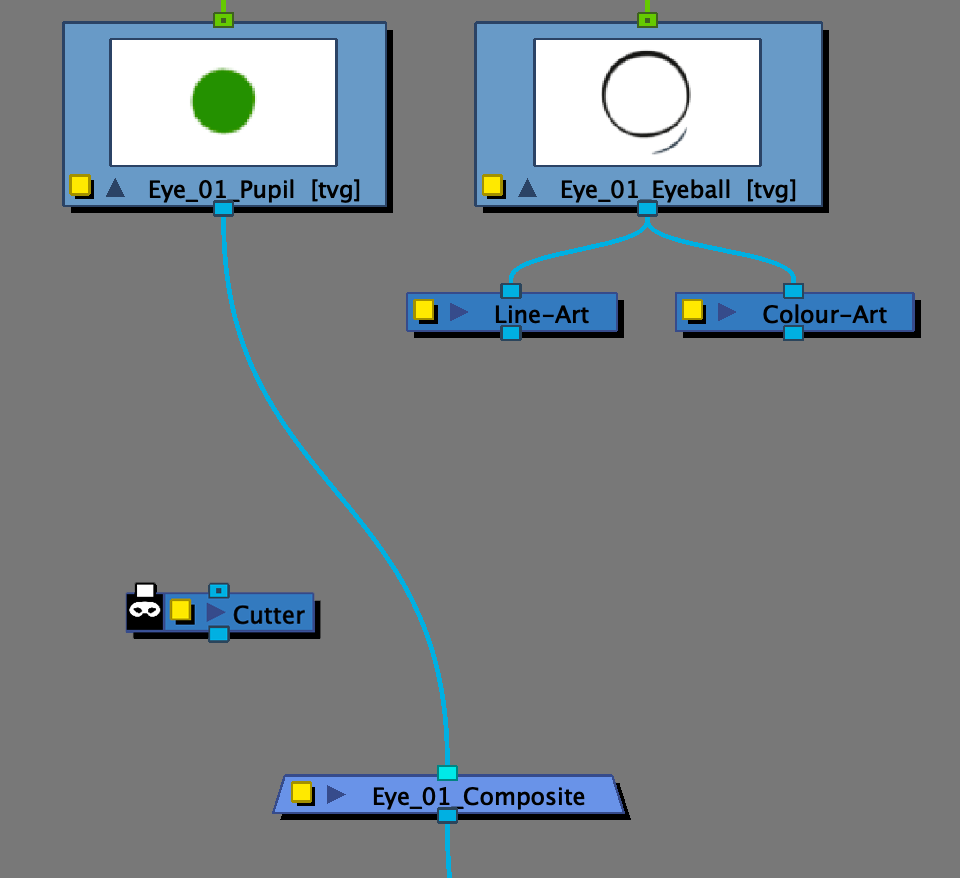

- Placez les nœuds «Line-Art» et «Colour-Art» sous le calque «Eye» et tirez une connection vers ceux-ci. Supprimez la connexion principale du calque «Eye» afin que «Pupil» soit le seul élément attaché.

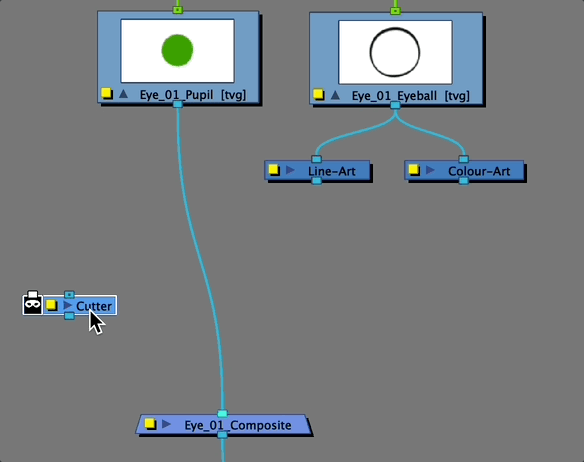

- Faites glisser le nœud «Cutter» dans la connexion «Pupil» en maintenant la touche Alt/Option enfoncée et en déplaçant le «Cutter» sur le câble jusqu'à ce qu'il s'enclenche. Assurez-vous que le câble passe par le port le plus à droite et sort par le bas vers le composite. Cela signifie que nous définissons le calque «Pupil» comme l'image qui sera découpée ou masquée.
- Tirez deux câbles à partir du dessous du noeud «Colour-Art» et connectez-les comme suit :
- Un directement issu du noeud «Colour-Art» à droite de la connection de la pupille sur le composite. Cela garantit que nous voyons la couche «Colour-Art» sous le calque de la pupille.

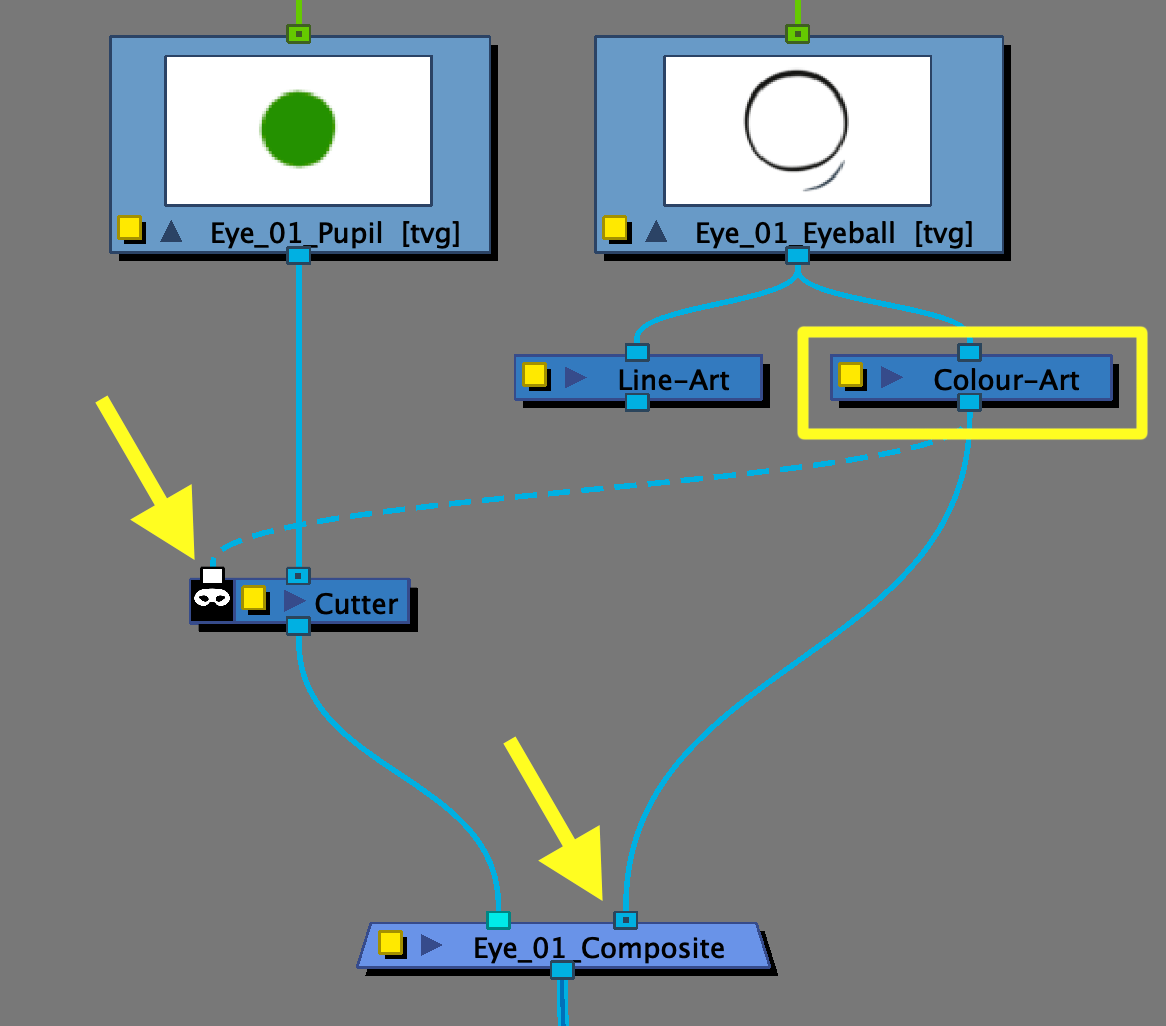

- L'un dans le port Matte (gauche) du «Cutter». Cela définira la couche «Colour-Art» de l'œil comme l'illustration qui doit découper la pupille, et le câble deviendra une ligne pointillée.

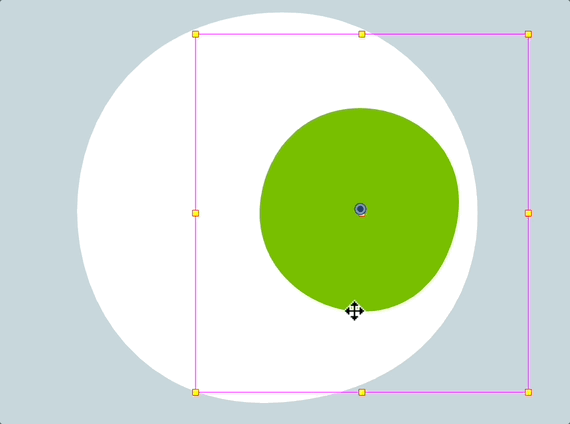

- Avec la configuration actuelle, la couleur de l'œil cache la pupille au lieu de la contenir.
- Inversez le «cutter» en procédant de l'une des manières suivantes :
- Double-cliquez sur l'icône du masque sur le nœud «Cutter» pour qu'il passe d'un fond noir
à un fond blanc
.
- Ouvrez les paramètres du nœud «Cutter» et cochez la case «Inverted», puis fermez la fenêtre. L'icône du masque devrait maintenant avoir un fond blanc.
- Double-cliquez sur l'icône du masque sur le nœud «Cutter» pour qu'il passe d'un fond noir
Étape 3 : Connecter la ligne

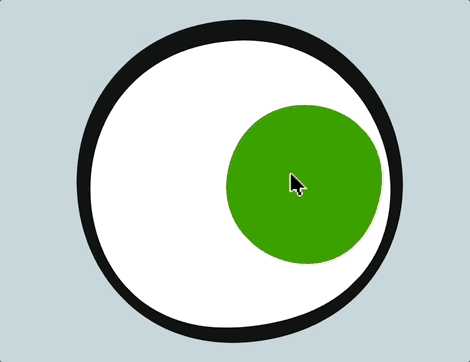

- À ce stade, la pupille sera découpée dans la couche «Colour-Art » de l’oeil, mais le contour de l'œil ne sera pas visible.

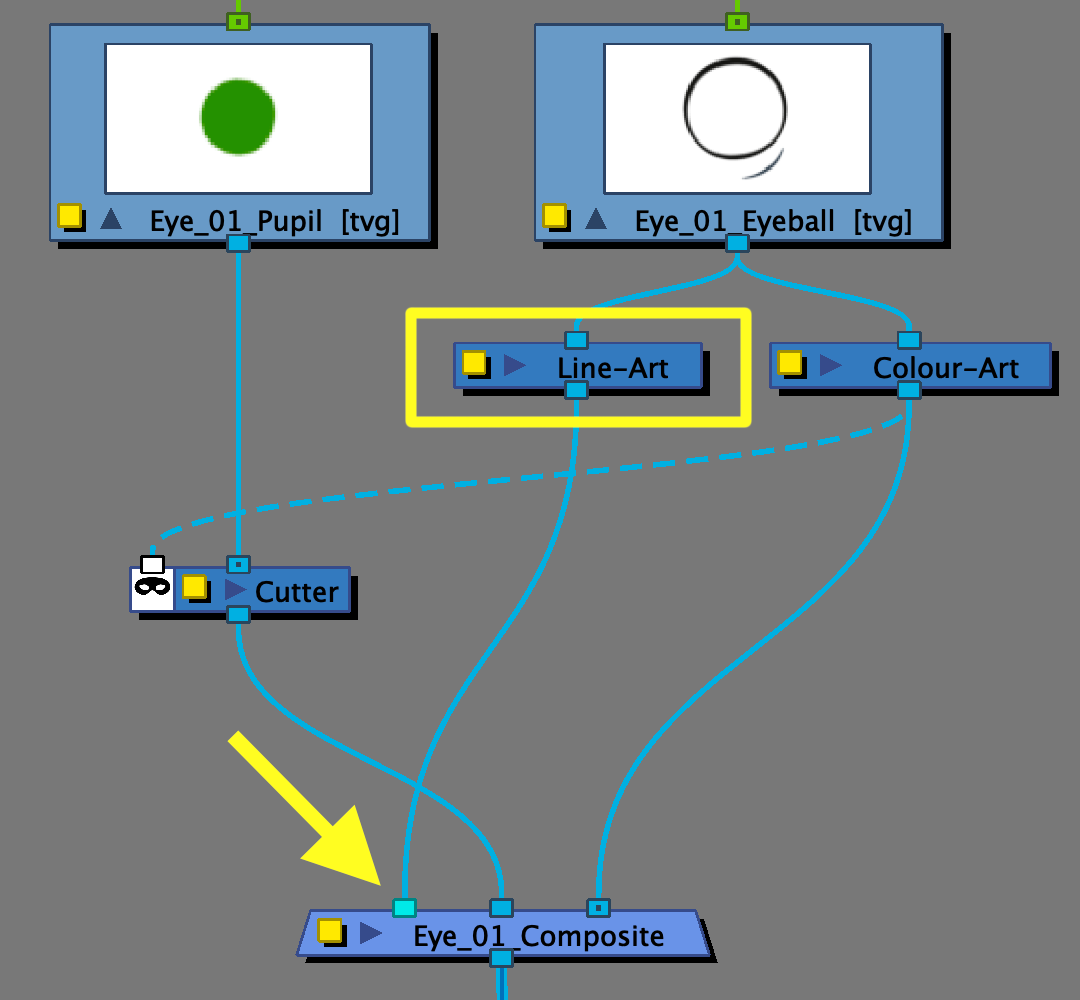

- Tirez un câble depuis le dessous du nœud «Line-Art» et attachez-le à gauche (au-dessus) du calque «Pupil» sur le composite. Cela permettra de s'assurer que la ligne recouvre la pupille et l'œil.

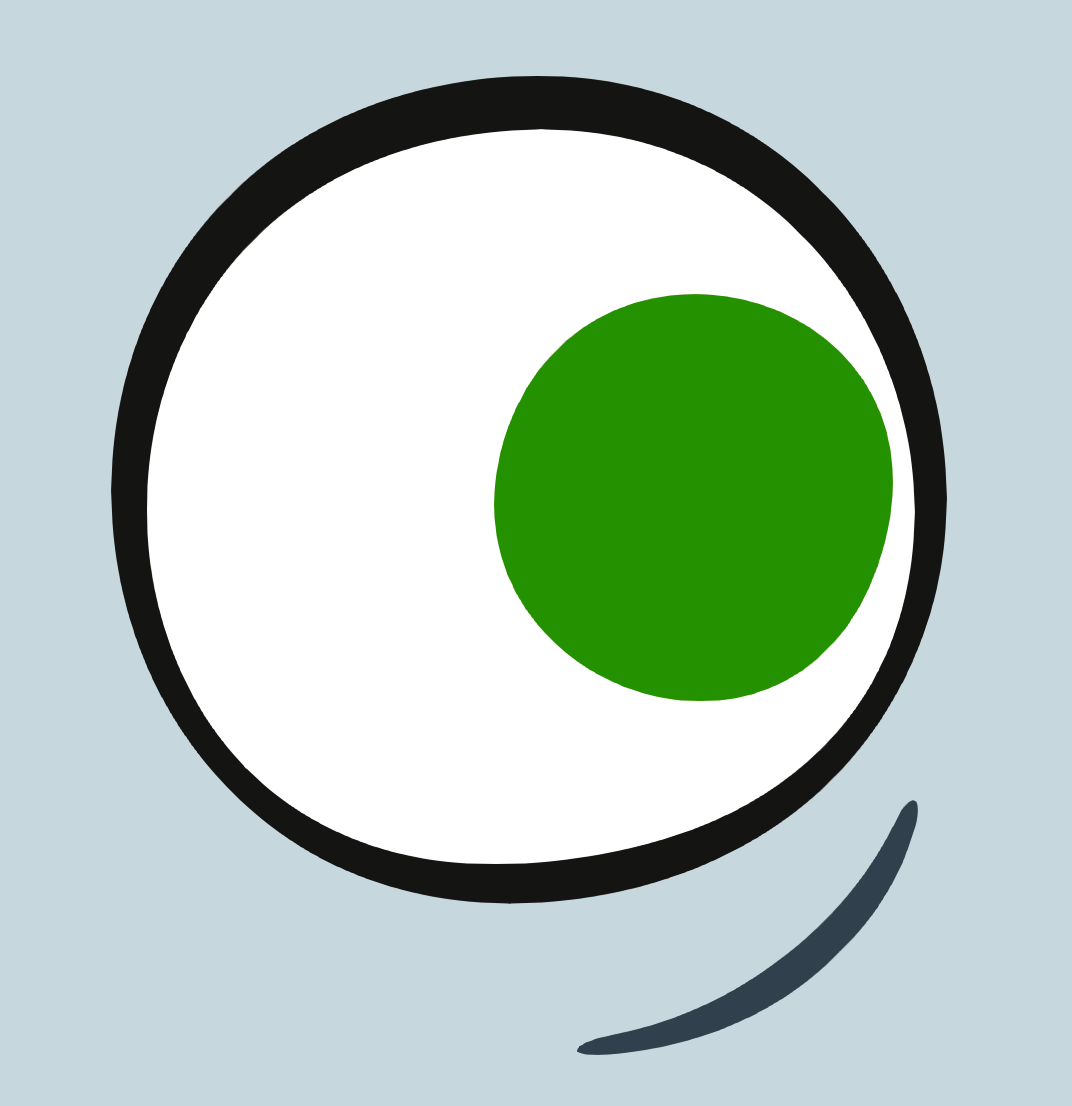

- La pupille est désormais contenue dans l’oeil, avec la ligne au-dessus.
| NOTE: Lorsque vous effectuez une découpe inversée dans une pièce avec une ligne, la technique ci-dessus est recommandée car elle évite les problèmes causés par l'anticrénelage. Il n'est pas recommandé d'utiliser un nœud «Auto-Patch» à la place des nœuds «Colour-Art/Line-Art». |
Q & R
Question:
Pourquoi ma partie inversée chevauche-t-elle la moitié de la ligne ?
Réponses :
- Assurez-vous que le nœud «Line-Art» est attaché au-dessus de la partie coupée sur le composite.
- Assurez-vous que la partie coupée ne se trouve pas au-dessus de la partie connectée au calque «Line-Art» dans la profondeur Z. Vérifiez la position Z du «peg» de la pièce.
Question:
Pourquoi y a-t-il une fine ligne blanche entre les parties dans la vue Rendu ?
Réponse :
Ces lignes sont causées par l'anticrénelage et peuvent être corrigées en connectant correctement les nœuds «cutters». Assurez-vous de bien suivre les instructions ci-dessus et de lire l'article Pourquoi y a-t-il une fine ligne entre mes calques dans la vue Rendu ? pour plus d'informations.
