Vous remarquerez peut-être parfois de fines lignes entre les différentes parties de votre composition lorsque vous vérifiez les images rendues ou la vue «Render», mais elles ne sont pas visibles dans la vue OpenGL. Cela est dû à l'anticrénelage et peut se produire en raison de certaines techniques de coupe.
Qu'est-ce que le crénelage ou «aliasing» et l'anticrénelage ou «antialiasing»?

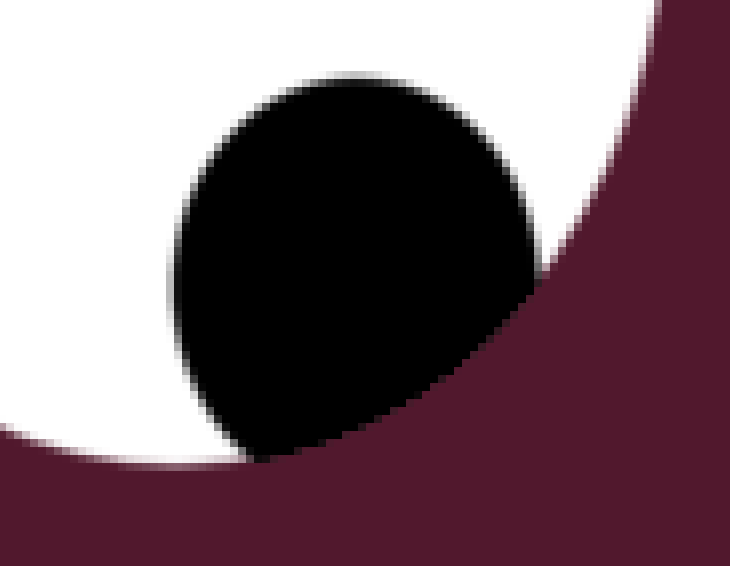

Le crénelage se manifeste sous la forme d'un bord irrégulier sur les graphiques numériques, causé par la tentative de l'écran de traiter les formes. Cela est dû à la résolution de l'écran et à la nature des pixels affichés.
Lorsque vous effectuez le rendu d'une scène dans Harmony, l'anticrénelage est automatiquement appliqué afin de lisser les bords irréguliers créés par le crénelage. Pour ce faire, on crée une transition douce entre les couleurs des pixels situés sur le bord des formes adjacentes, ce qui permet d'obtenir des images plus adoucies.
Pourquoi cette ligne apparaît-elle ?

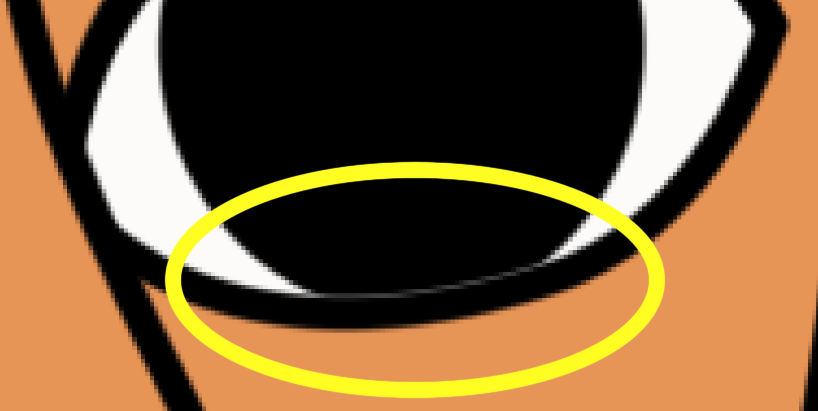

La fine ligne visible entre les images dans la vue Rendu est due à l'effet d'anticrénelage lorsque les illustrations sont coupées jusqu'au bord d'une autre forme.
Lorsque l'anticrénelage est appliqué, il choisit laquelle des deux couleurs environnantes lire pour remplir l'espace vide. Cela donne souvent l'apparence d'une fine ligne provenant du calque relié au port mat du «cutter».
En substance, ces lignes sont créées par une combinaison de techniques de découpe et d'anticrénelage. Ces techniques sont expliquées ci-dessous.
«Cutter» inversé avec «Auto-Patch»

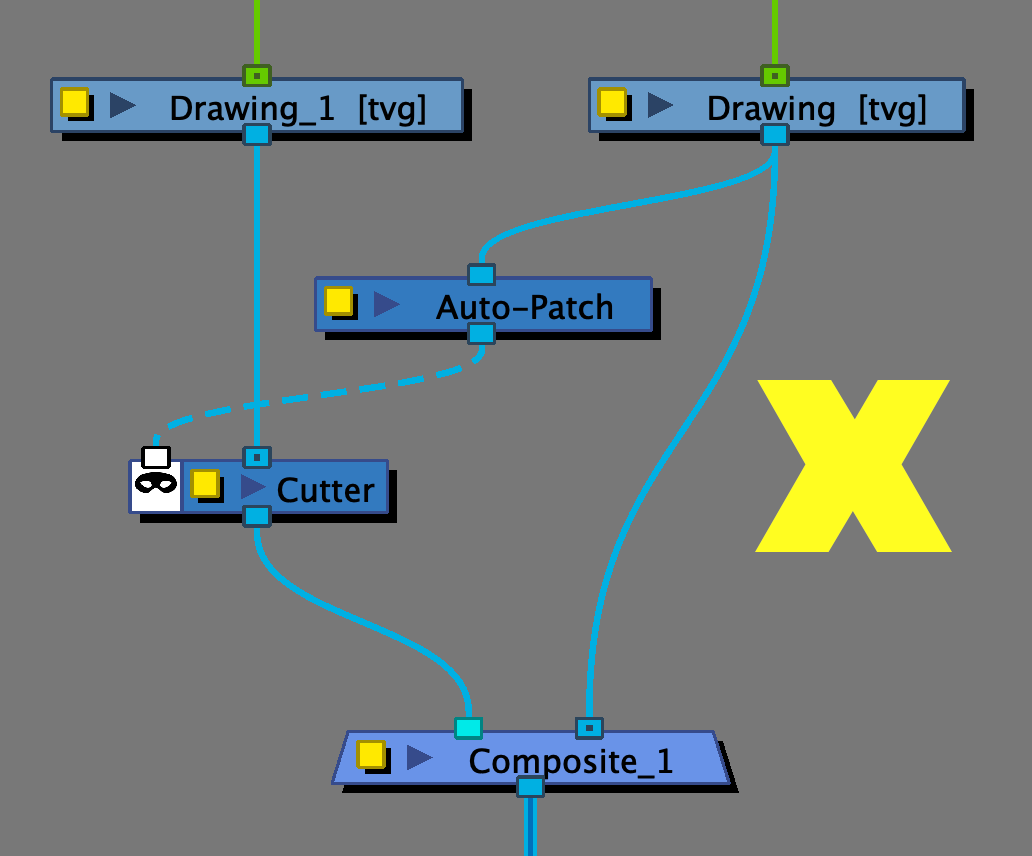

L'utilisation d'un nœud «Auto-Patch» en tant que masque dans un système de «cutter» inversé créera ce problème en raison de la nature de l'«Auto-Patch» et de la façon dont il utilise les couches. Consultez Comment fonctionne le nœud «Auto-Patch» ? pour en savoir plus.
La fonction «Auto-Patch» découpe l'illustration de la couche «Colour Art» avec la ligne de la couche «Line Art», créant ainsi une forme de découpe qui se trouve exactement sur la limite de l'illustration adjacente. La rencontre précise de ces deux formes crée la ligne d'anticrénelage dans la vue Rendu, car les pixels flous laissent apparaître la couleur d'arrière-plan.

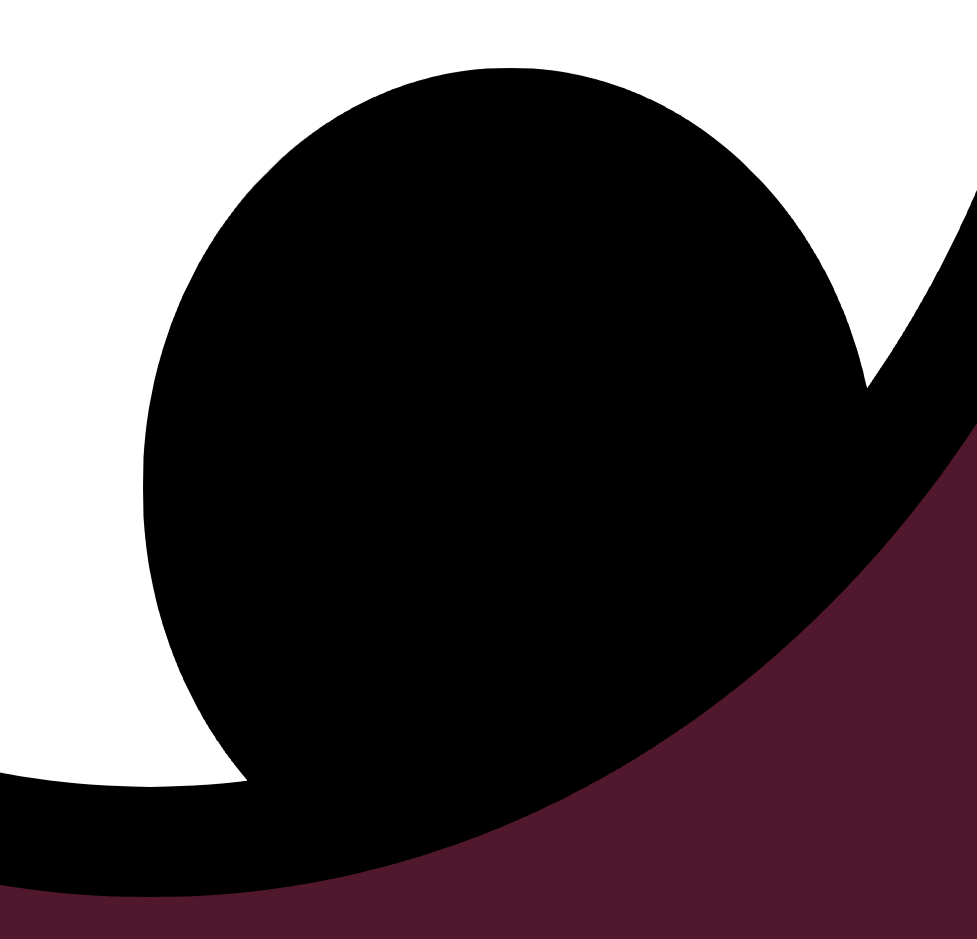

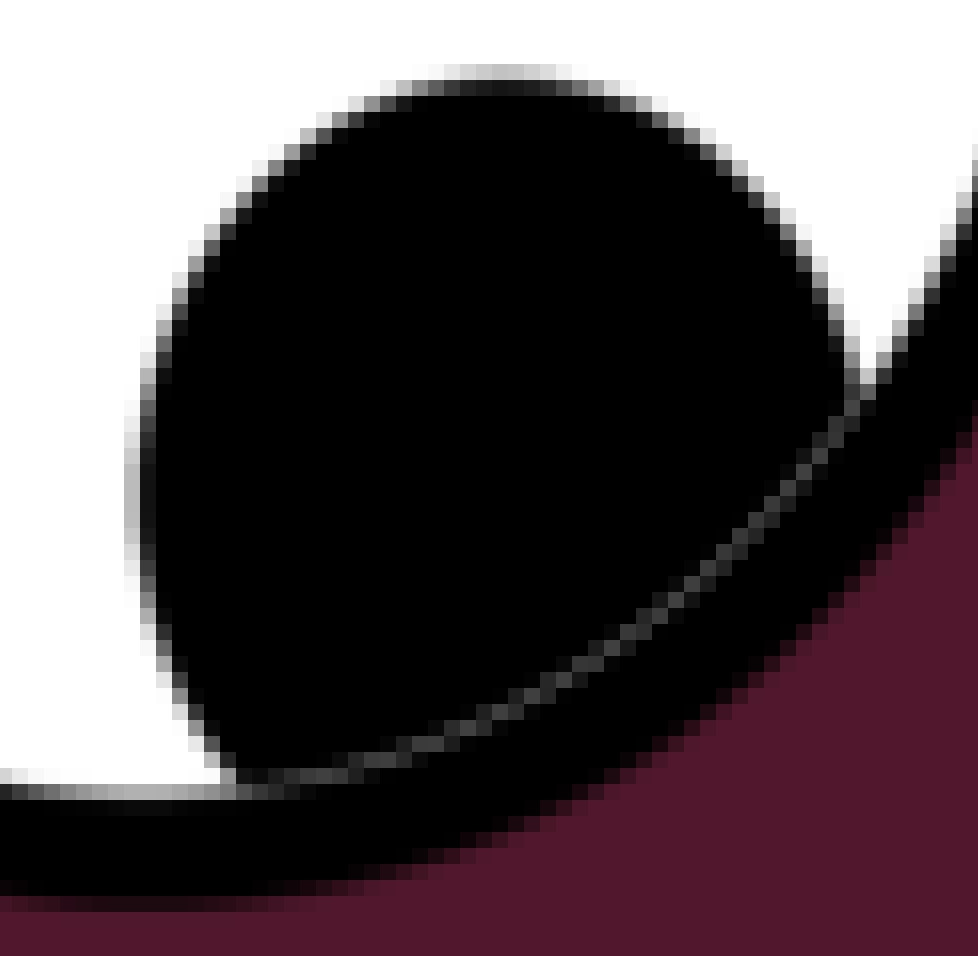

| Cutter Auto-Patch en vue OpenGL | Cutter Auto-Patch en vue Rendu |
Comment puis-je le réparer ?
Vous pouvez résoudre le problème d'anticrénelage en supprimant le noeud «Auto-Patch» et en utilisant à la place un nœud «Colour-Art» et «Line-Art». Pour plus d'informations, voir Comment masquer une partie à l'intérieur d'une autre ? Gardez à l'esprit que cette technique ne fonctionnera pas si votre remplissage atteint le bord de la ligne ou si vous n'avez pas de ligne. Continuez à lire pour en savoir plus.
«Cutter» inversé avec ligne au pinceau/«brush»

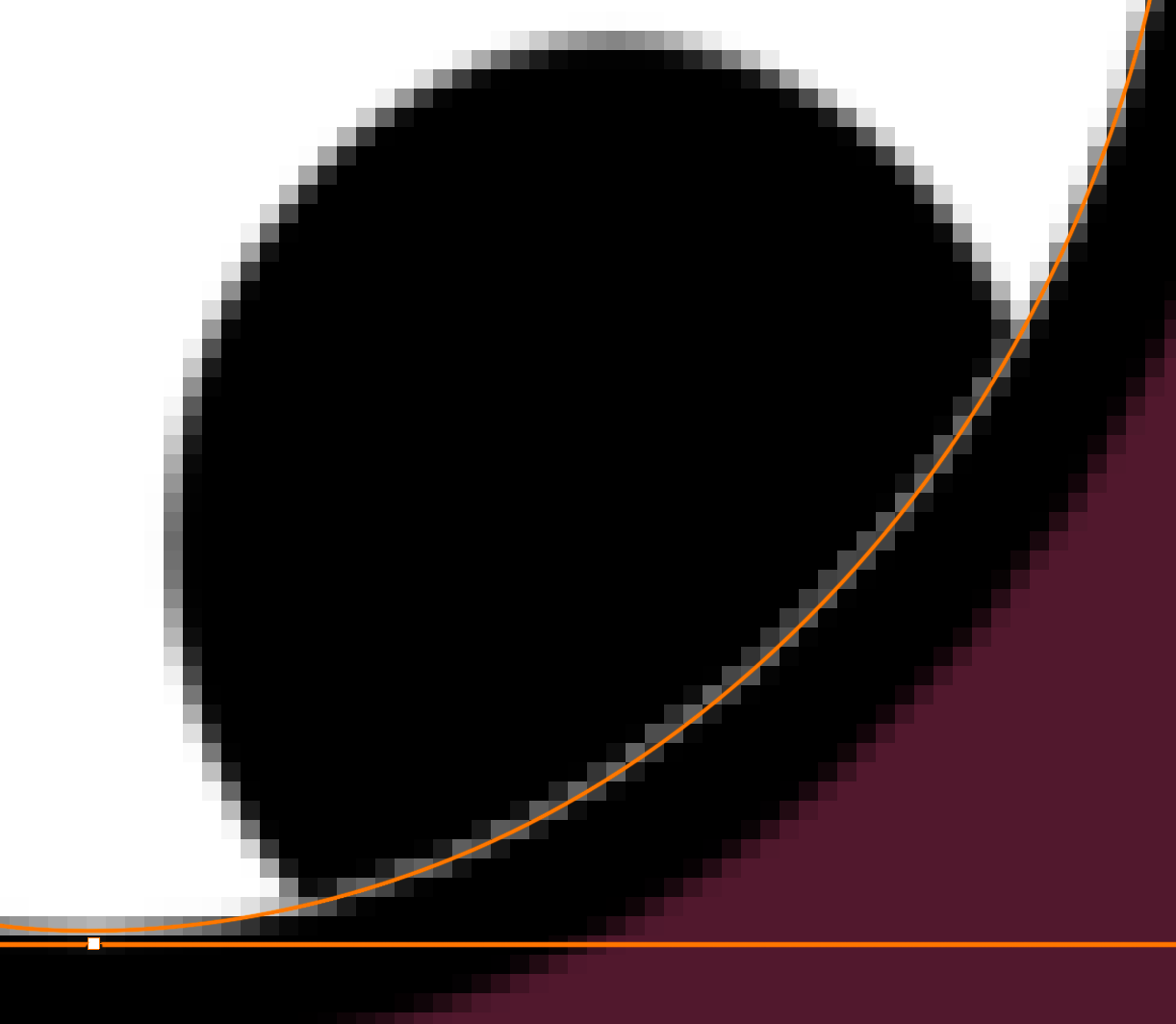

Si vous tracez une ligne au pinceau et que vous la remplissez directement sur la couche «Line Art», cela créera un remplissage qui atteindra le bord de la forme du pinceau. Si vous coupez-collez ensuite ce remplissage sur la couche «Colour Art» et créez un système de «cutter» inversée, vous obtiendrez une ligne d'anticrénelage dans la vue Render, même si vous utilisez la technique de découpe inversée mentionnée préalablement.
Comment puis-je le réparer ?
Il est toujours recommandé d'utiliser des lignes crayon/«pencil» pour toute illustration utilisée dans les systèmes de rig et de «cutters», car le remplissage atteint toujours le centre de la ligne. Cependant, si vous devez utiliser des lignes de pinceau/«brush», ne remplissez pas la forme sur la couche «Line Art», puis ne la coupez pas et ne la collez pas sur la couche «Colour Art». Utilisez plutôt le bouton «Create Colour Art from Line Art» car cela créera un trait vectoriel sur la couche «Colour Art» qui atteindra le centre de la ligne tracée au pinceau. Remplissez ensuite la forme sur la couche «Colour Art».
«Cutter inversé» sans ligne
Parfois, vous avez un personnage dont le design comporte peu ou pas de lignes. Cela signifie que toute illustration en découpe inversée créera automatiquement une ligne d'anticrénelage, car les bords de l'illustration seront collés les uns aux autres sans ligne pour les masquer.
Comment puis-je le réparer ?

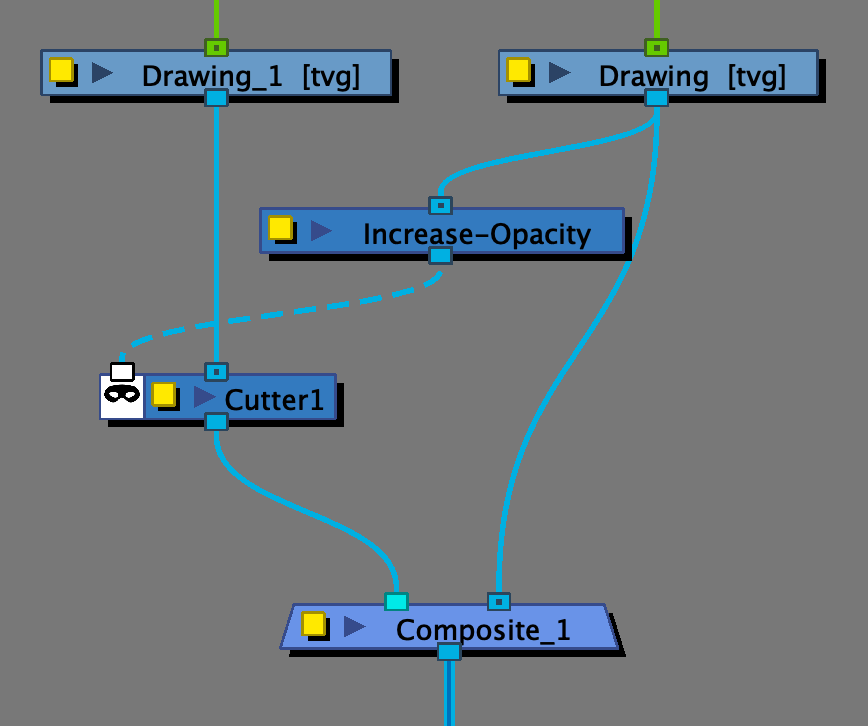

La ligne peut être masquée par l'illustration existante en ajoutant un nœud «Increase Opacity» dans le système de «cutter». Le nœud «Increase Opacity» vous permettra d’augmenter l’opacité suffisamment pour masquer le problème. Voir Nœud d'augmentation de l'opacité pour plus d'informations.

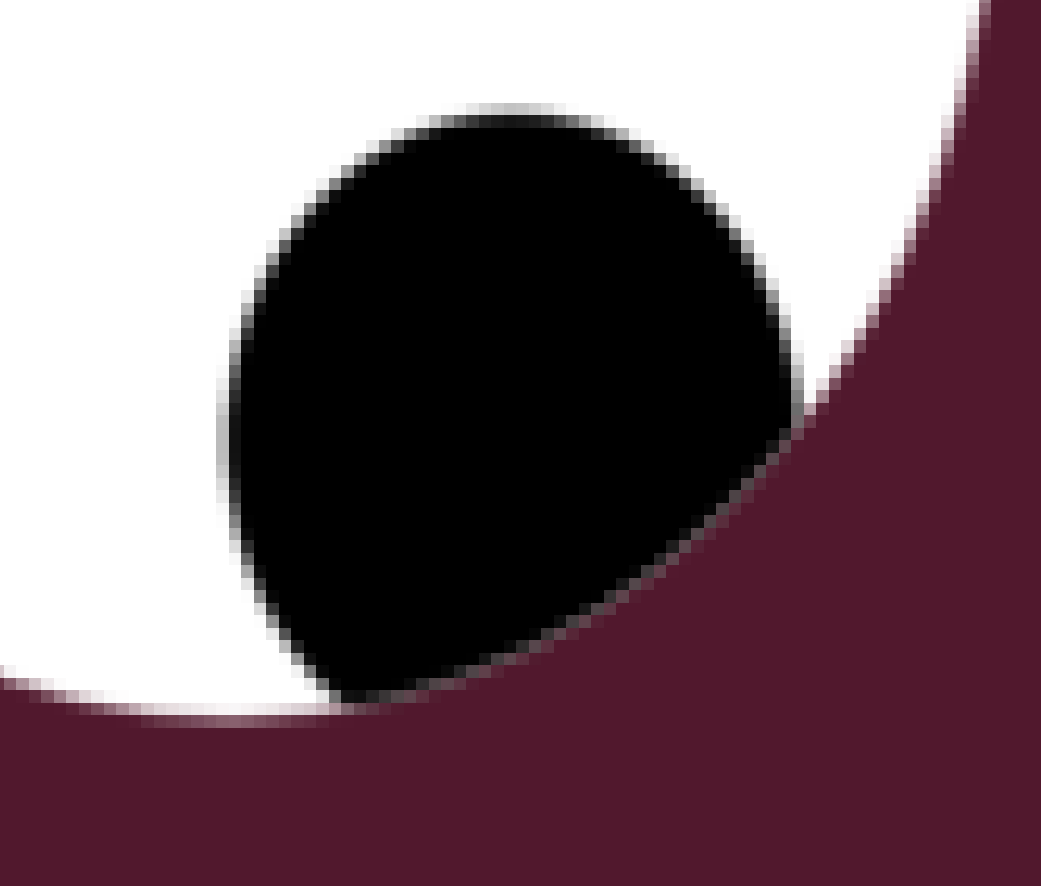

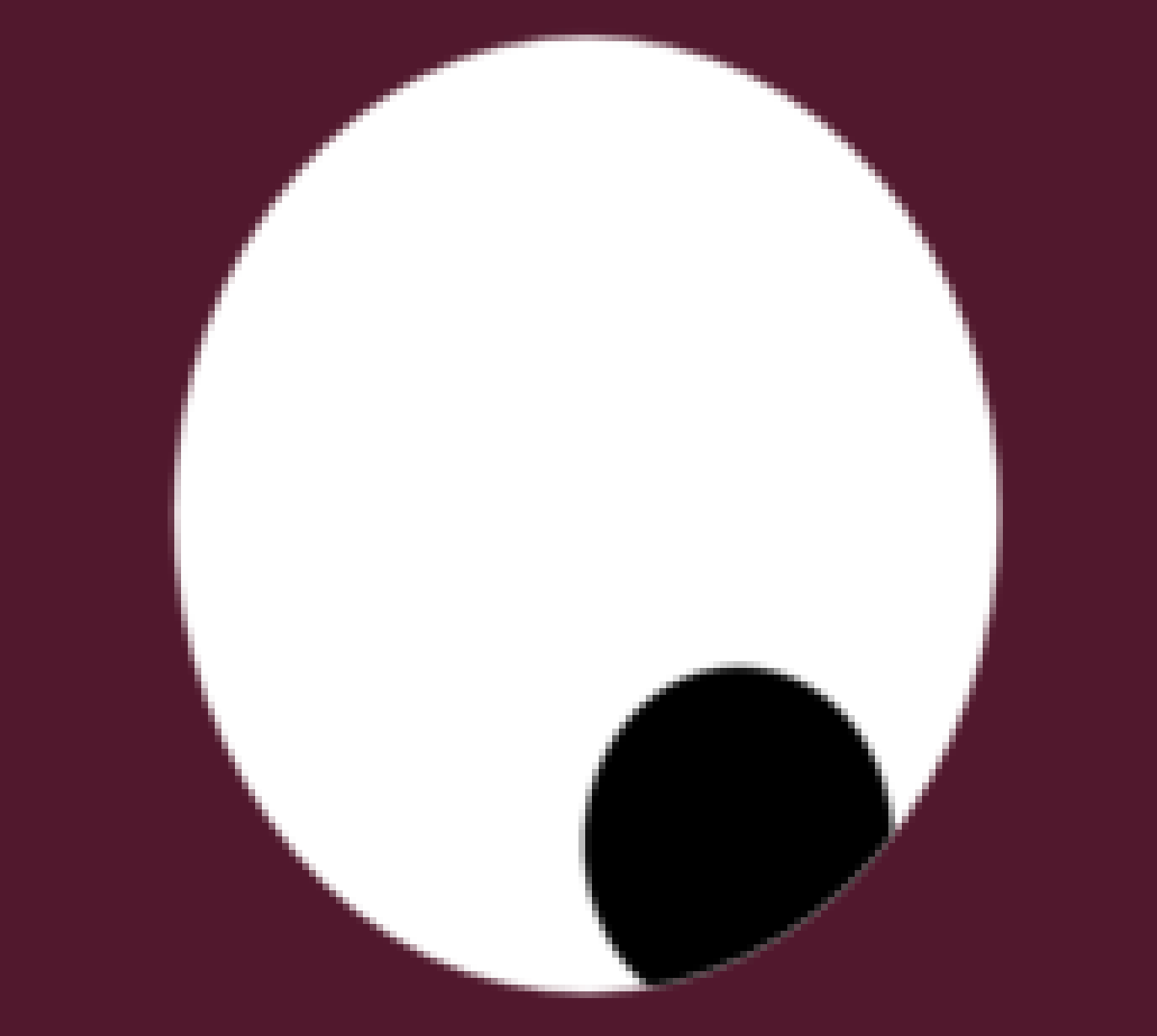

| Sans nœud Increase Opacity | Avec nœud Increase Opacity |
