Pourquoi mon dessin brise en utilisant une déformation en enveloppe?

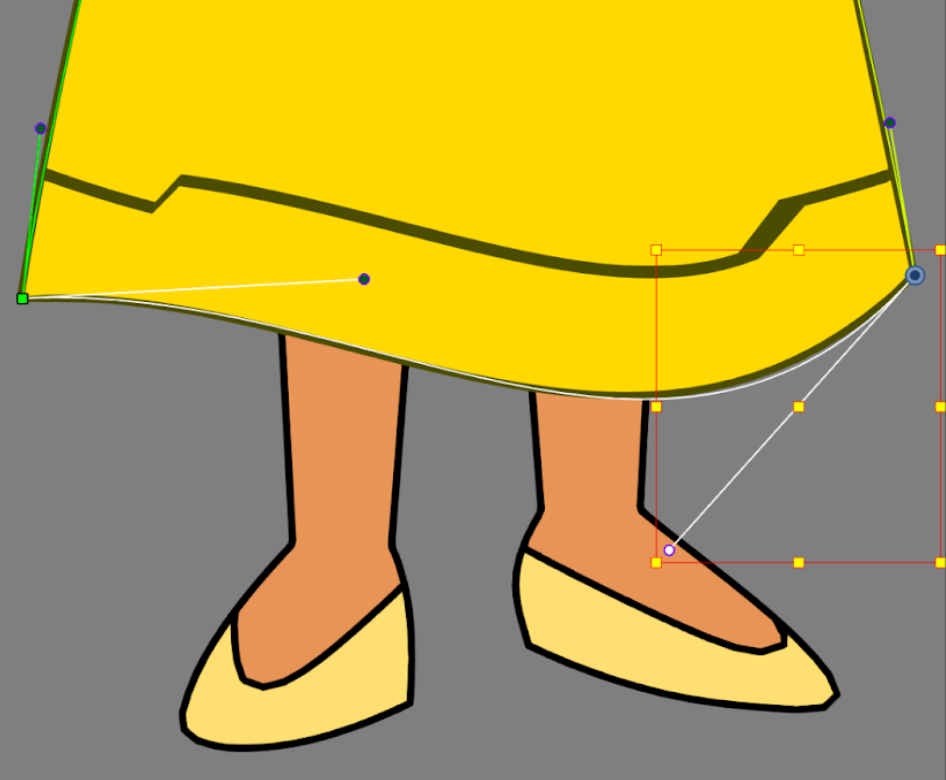

Si vous constatez que votre dessin brise en utilisant une déformation enveloppe, Vous pouvez corriger cela en ajoutant une déformation «Weighted». Cet article vous montrera comment faire.

Étape 1 : Trouvez la partie concernée dans la vue «Node»

1. Dans la vue Camera, utilisez l’outil Transform pour sélectionner le calque de dessin où se produit le bris.

2. En survolant la vue «Node», Appuyez sur la touche « O » pour passer directement à ce calque. Cela fonctionne mieux lorsque vous êtes plus rapprochés dans la vue «Node».

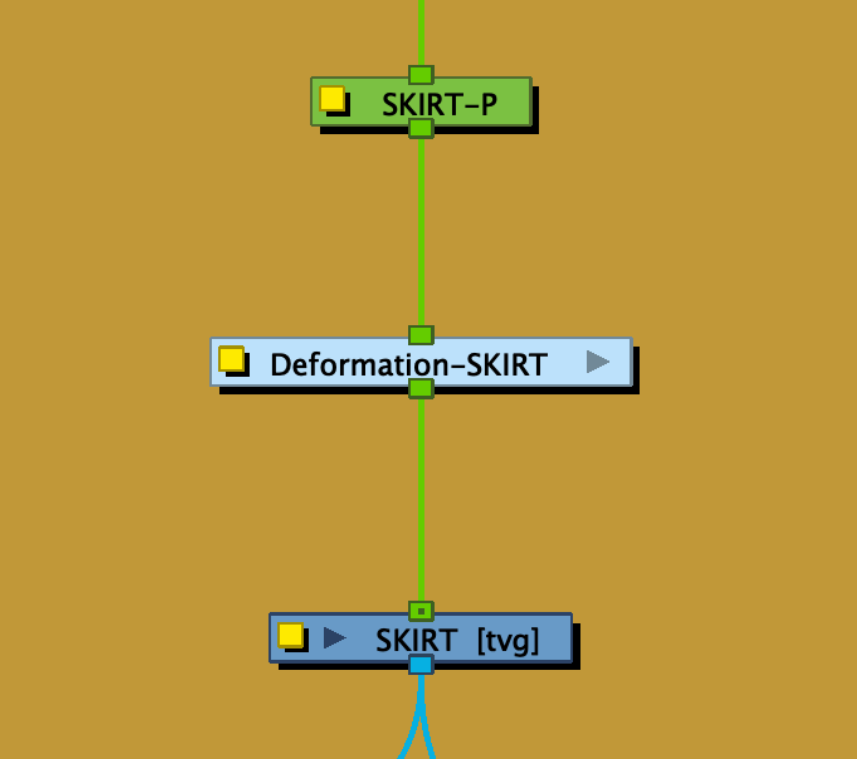

3. Localisez la déformation qui est connectée au calque.

Étape 2: Ajouter un noeud «Weighted-Deform»

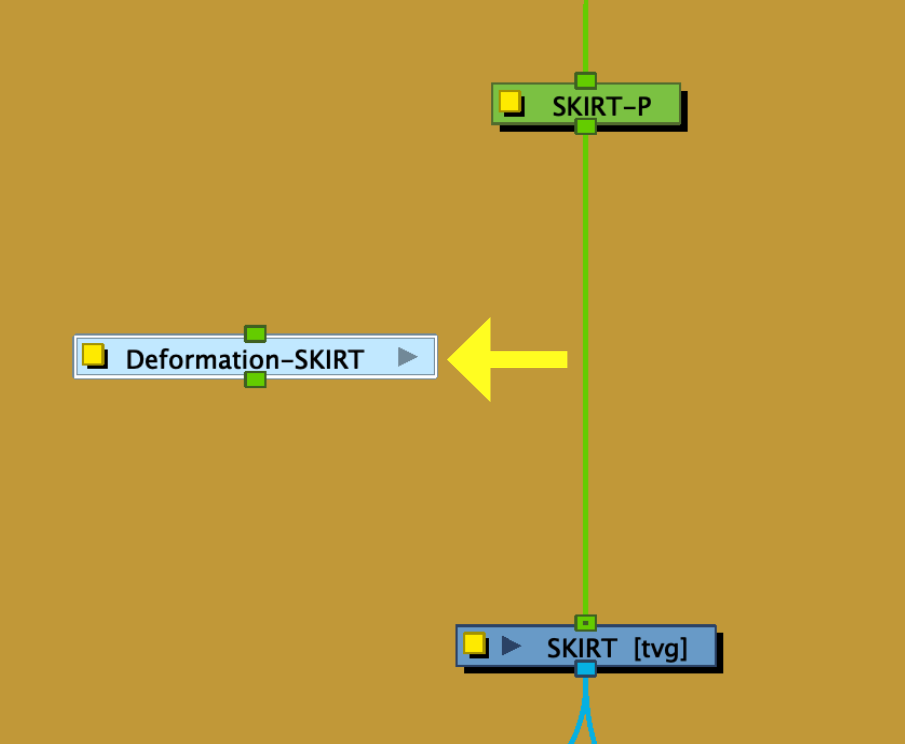

1. Dans la vue «Node», déconnectez le groupe de déformation en maintenant la touche Alt/Option enfoncée et en faisant glisser le groupe de déformation hors de la connexion. Laissez-le sur le côté.

2. Ajouter le noeud «Weighted-Deform» en effectuant l'une des opérations suivantes :
   • Dans la vue «Node», appuyez sur Enter et écrivez ‘Weighted’ dans le champ de recherche. Sélectionnez le noeud «Weighted-Deform»
   • Dans la vue «Node Library», recherchez le noeud «Weighted-Deform», ou retrouvez-le dans la catégorie «Deformation», et faites-le glisser vers la vue «Node».

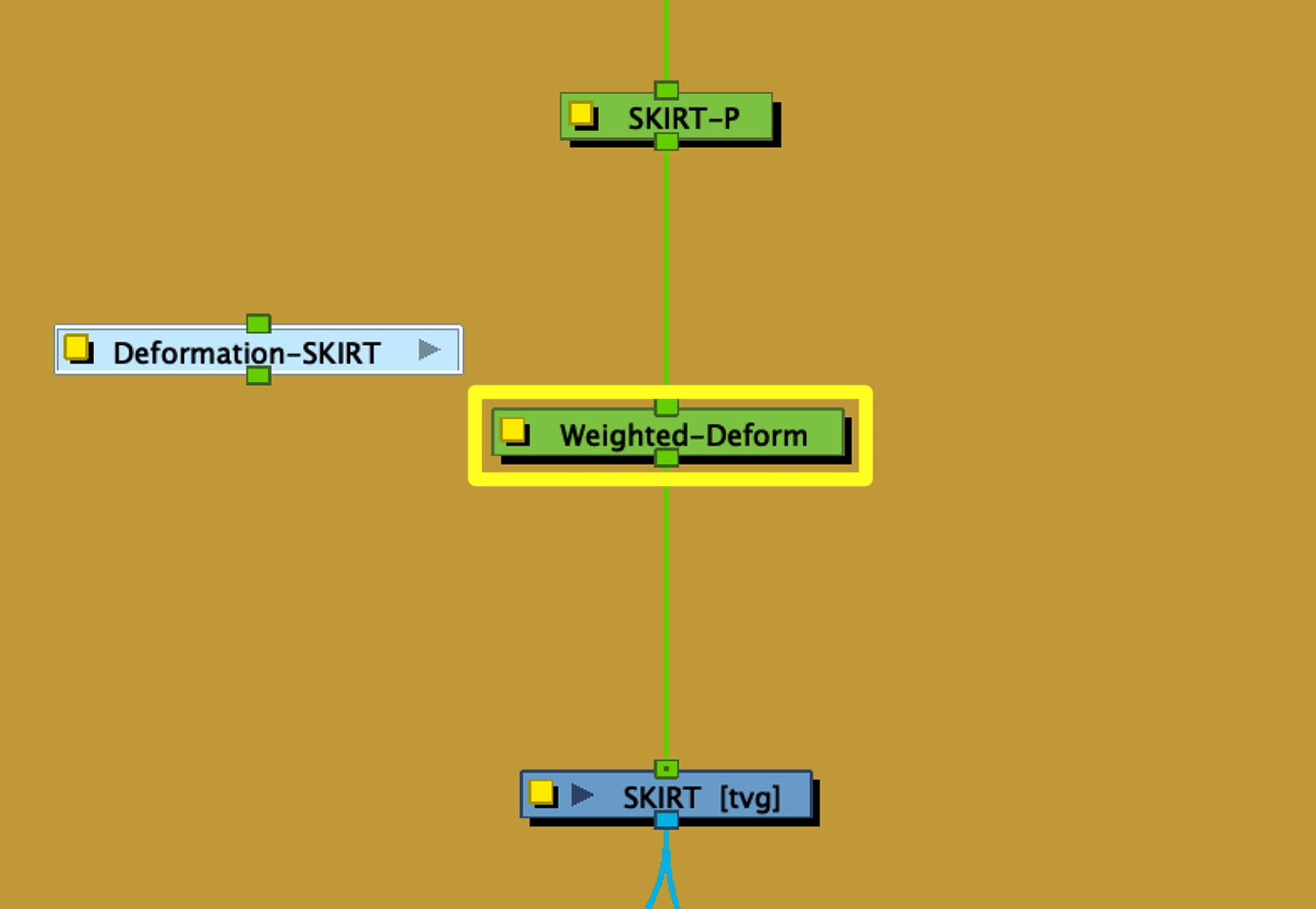

3. Dans la vue «Node», attachez le noeud «Weighted-Deform» entre le calque de dessin et le calque «peg» en appuyant sur Alt/Option et en le faisant glisser sur la connexion jusqu'à ce qu'il soit connecté.

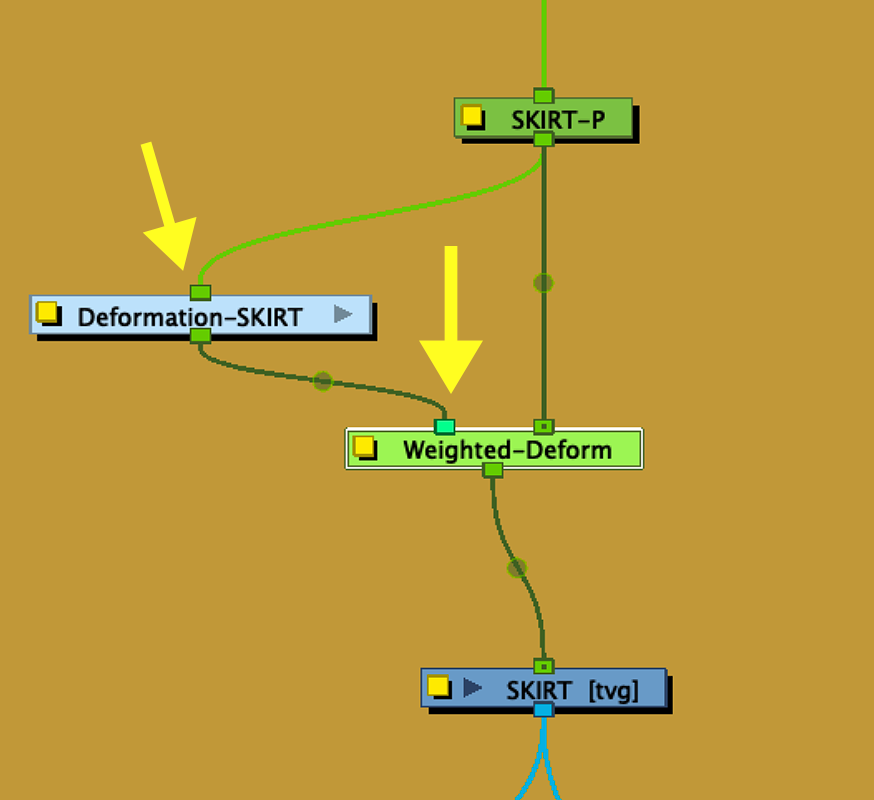

4. Rattachez le déformateur d'origine au calque «peg» en connectant le «peg» au sommet du groupe de déformation.
5. Fixez le port inférieur du groupe de déformation d'origine sur le côté gauche du noeud «Weighted-Deform». Ce port sera masqué sur le noeud «Weight-Deform» jusqu'à ce que vous fassiez glisser une connexion à proximité. Assurez-vous que le groupe est connecté au port caché le plus à gauche.

6. Dans la vue Camera, examinez à nouveau votre dessin avec la nouvelle déformation.

Q & R

Question:

Pourquoi ma pièce continue-t-elle à se casser même après avoir ajouté le noeud «Weighted-Deform»?

Réponses :

1. Vérifiez que la connexion dans la vue «Node» est correcte et que la déformation est attachée au port caché gauche sur le noeud «Weighted-Deform».
2. Vérifiez que vous avez joint le noeud «Weighted-Deform» à la bonne déformation. Si vous utilisez un système de «cutter» inversé et que vous devez sélectionner l'objet à découper de façon inversée, il peut être facile de sélectionner accidentellement le calque situé derrière l'objet inversé à découper. Assurez-vous que le bon calque est sélectionné.
3. Assurez-vous que vous utilisez le noeud «Weighted-Deform» sur une déformation en enveloppe.

Question:

Est-ce que le noeud «Weighted-Deform» fonctionne sur tous les types de déformations?

Réponse :

Le noeud «Weighted-Deform» est conçu pour fonctionner avec les déformations en enveloppe, mais est compatible avec les déformations de type «Bones» et «Curves» lors de la configuration des déformations «Weighted». Consultez À propos des déformations pondérées pour en apprendre d’avantage.
