Comment exporter des illustrations vectorielles depuis Harmony ?

Harmony Premium dispose de puissants outils de dessin vectoriel. Il peut être utile d'exporter ces illustrations et de les utiliser dans d'autres applications vectorielles. Cet article explique comment exporter des illustrations vectorielles créées dans Harmony Premium afin de les utiliser dans d'autres logiciels vectoriels. Si vous souhaitez exporter des vecteurs au format SWF, veuillez consulter Exportation de films Flash (SWF)

Meilleures pratiques avant l'exportation

Si vous souhaitez exporter des illustrations vectorielles depuis Harmony afin de les utiliser dans d'autres logiciels vectoriels, vous devez tenir compte des consignes suivantes :

Illustration:

• Les dessins ou calques bitmap ne seront pas rendus. Supprimez-les avant l'exportation.
• Les lignes crées avec les outils «Pencil» et «Brush» seront toujours exportées sous forme de vecteur plein. Les textures appliquées ne seront pas visibles dans l'exportation.
• De nombreux logiciels ne reconnaissent pas les traits de crayon d'Harmony. Il est préférable de convertir tous les traits de crayon en traits de pinceau avant l'exportation.
• Les couleurs présentant une transparence quelconque apparaîtront comme 100 % opaques dans l'exportation.
• Les dégradés de couleur ne seront pas exportés correctement ou seront exportés sous forme de couleur unie.

Calques et couches:

• Plusieurs calques peuvent être utilisés, mais les formes vectorielles qui se chevauchent pourraient être aplaties en une seule.
• Seules les couches «Line Art» et «Colour Art» seront exportées.

Noeuds:

• Cette technique ne fonctionne pas avec les rigs ou les configurations complexes dans la vue «Node».
• L'utilisation de «cutters» ou d'effets de quelque nature que ce soit entraînera l'exportation d'un écran noir.

Étape 1 : Configurer l'illustration pour l'exportation

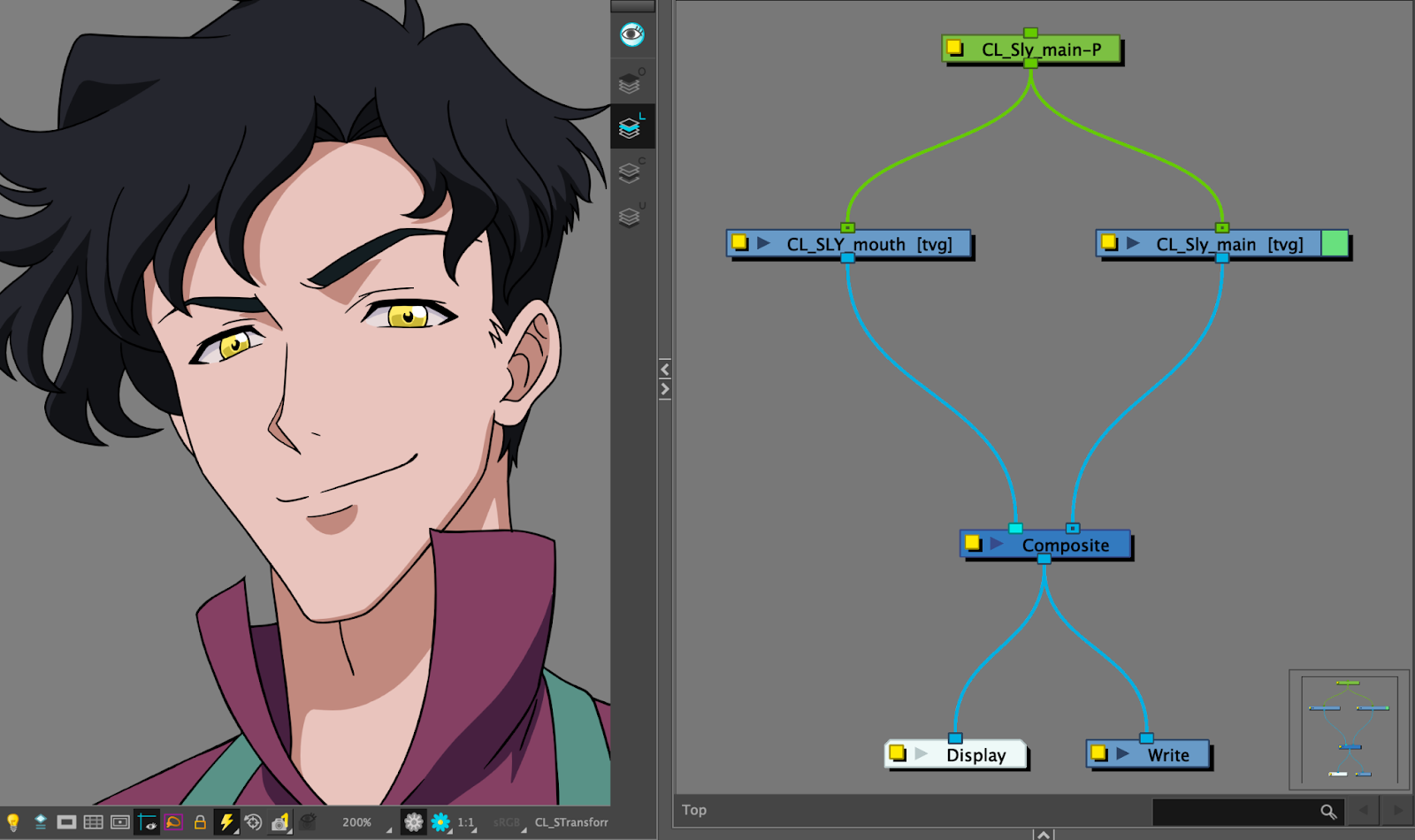

1. Dans la vue «Node», Assurez-vous que tous les calques que vous souhaitez exporter sont connectés au même composite.

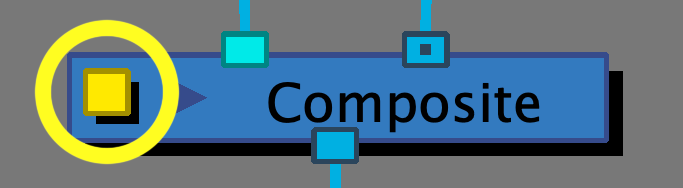

2. Ouvrez les propriétés du calque composite en cliquant sur la case jaune du nœud.

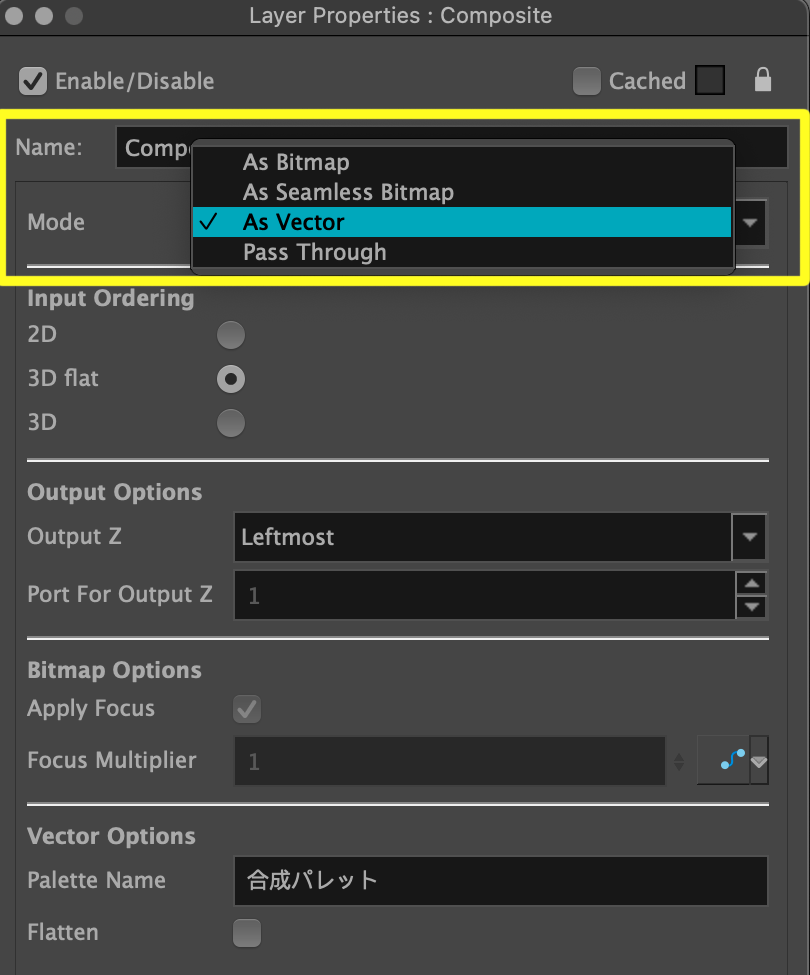

3. Dans la fenêtre «Layer Properties», changez le menu déroulant Mode de son mode actuel à As Vector et fermez la fenêtre.

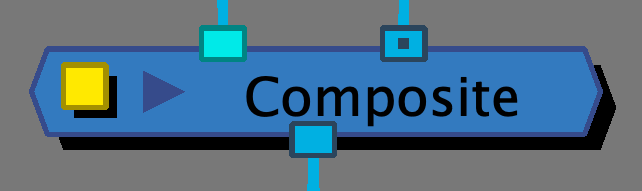

4. Le composite prendra une forme en chevron.

Étape 2 : Configurer le nœud «Write» pour l'exportation

Cette étape décrit les paramètres spécifiques dont vous avez besoin pour l'exportation vectorielle. Si vous souhaitez en savoir plus sur les autres paramètres d'image du nœud «Write», consultez Écrire Nœud.

1. Dans la vue «Node», repérez ou ajoutez le nœud «Write».

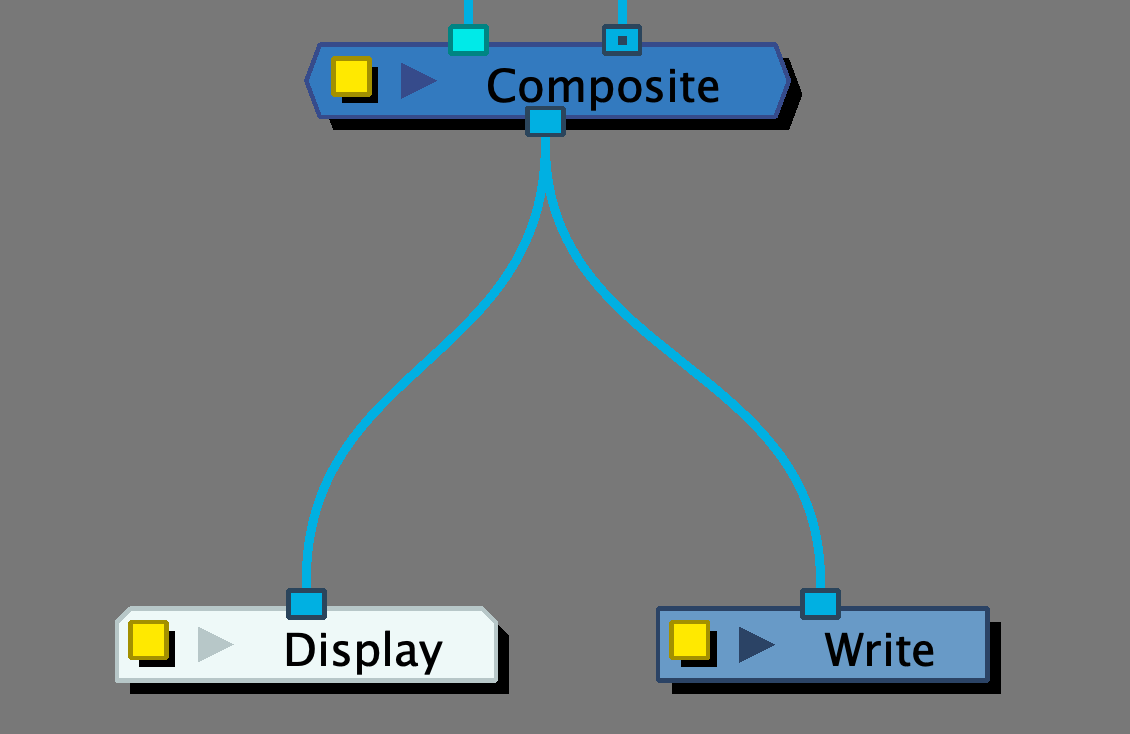

2. Assurez-vous que le nœud «Write» est attaché au composite avec l'illustration.

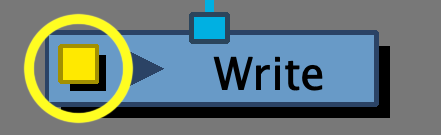

3. Ouvrez les propriétés du calque du nœud «Write» en cliquant sur la case jaune du nœud.

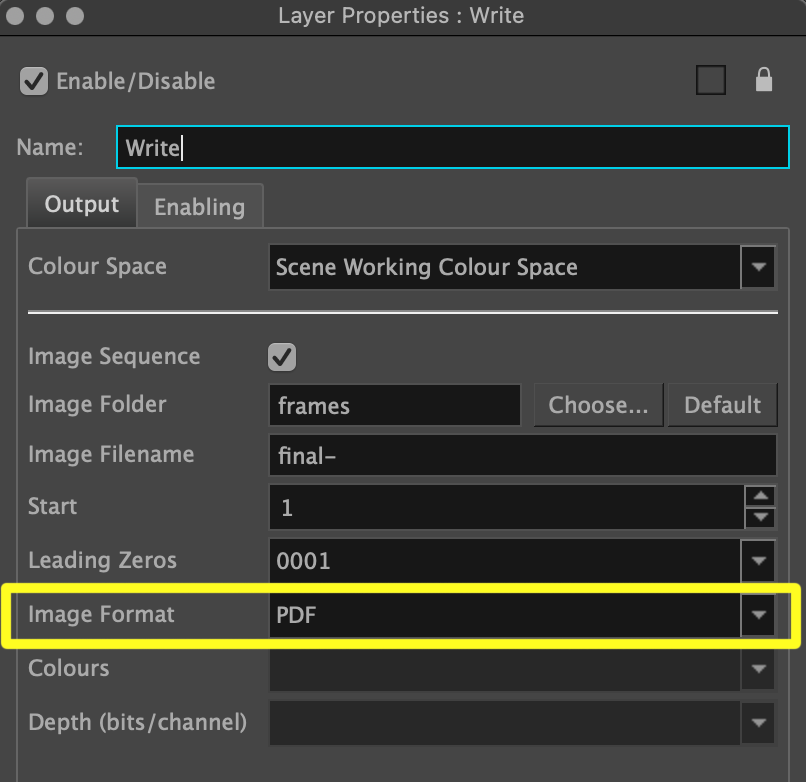

4. Dans l’onglet «Output», Dans les paramètres d'image, définissez votre dossier de destination et le nom du fichier.
5. Dans le menu déroulant «Image Format», sélectionnez PDF.

6. Fermez la fenêtre lorsque vous avez terminé.

Étape 3 : Exporter l'illustration

1. Dans le menu supérieur, allez dans File > Export > Render Write Nodes…
2. La fenêtre «Render Write Nodes» s’ouvre.
3. Sous la section «Range», sélectionnez les images sur lesquelles les dessins que vous souhaitez exporter sont exposés.

4. Cliquez sur OK.

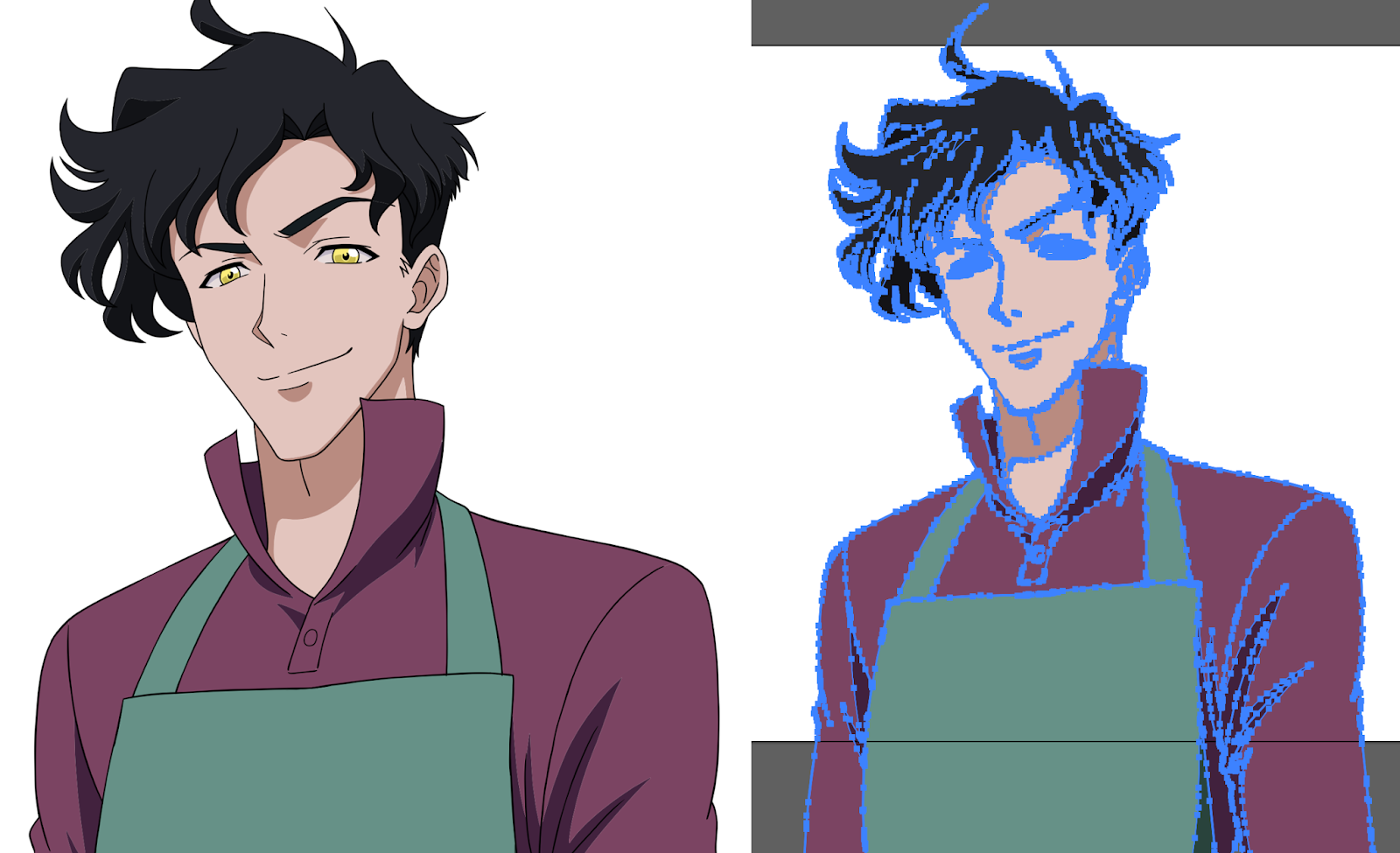

5. Les images vectorielles seront exportées vers le dossier de votre choix au format PDF.

Q & R

Question:

Pourquoi mon export affiche-t-il des éléments que je ne vois pas dans Harmony ?

Réponses :

1. Consultez la section « Meilleures pratiques avant l'exportation » dans cet article. Il est possible que vous ayez appliqué une couleur transparente, une illustration bitmap ou des textures. Supprimez toutes les illustrations bitmap et assurez-vous qu'aucune texture n'est appliquée aux traits.
2. Assurez-vous que vos traits au crayon ont été convertis en traits de pinceau.
3. Assurez-vous que vous n'essayez pas d'exporter un rig ou une scène contenant des «cutters», des effets, etc.

Question:

Comment puis-je donner une impression de transparence dans mon exportation ?

Réponses :

L'exportation vectorielle ne prend pas en charge l'alpha. Si vous utilisez une couleur transparente, créez un échantillon opaque avec la même couleur que celle obtenue lorsque la couleur transparente est superposée à une autre. Vous devrez peut-être créer davantage d'échantillons de cette manière, mais vous obtiendrez un résultat similaire dans l'exportation vectorielle.
