Pourquoi mon modèle 3D disparaît-il lorsque j’effectue un zoom arrière ?

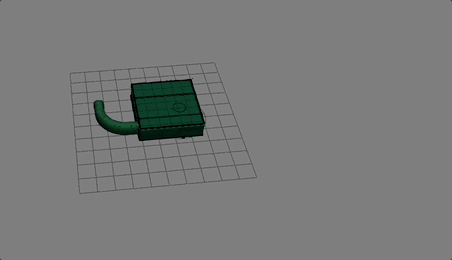

Si votre modèle 3D disparaît lorsque vous effectuez un zoom arrière, il est probable que vous deviez mettre à jour les valeurs du plan de découpe. Cet article vous explique comment procéder.

Option 1 : Modifier le plans de découpe de la vue Perspective

Si votre modèle 3D disparaît lorsque vous utilisez le zoom normal de l'interface, il est probable que vous utilisiez la vue Perspective. Si tel est le cas, procédez comme suit.

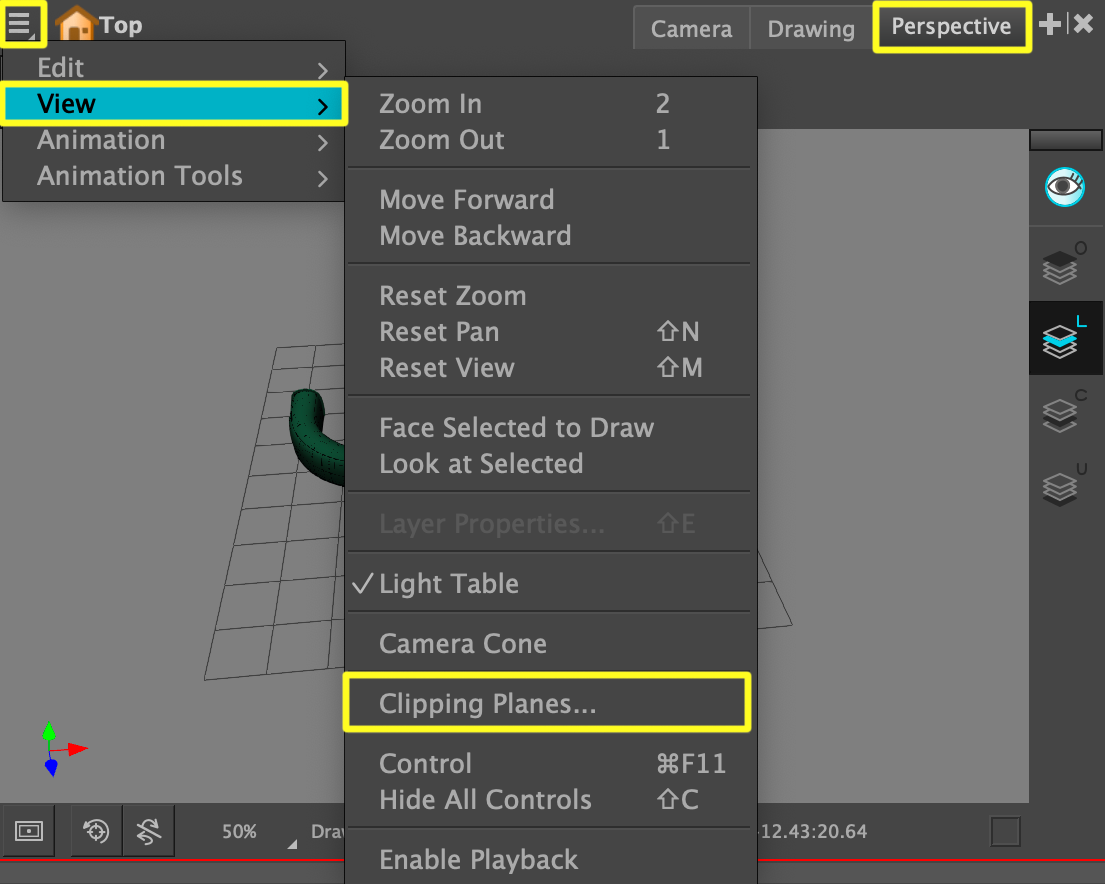

1. Dans la vue Perspective, cliquez sur le bouton menu dans le coin supérieur gauche.
2. Dans le menu, sélectionnez View > Clipping Planes…

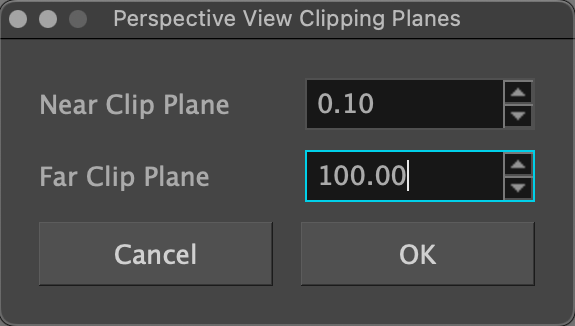

3. La boîte de dialogue « Perspective View Clipping Planes » s'ouvre :

4. Ajustez les paramètres suivants en fonction de vos besoins :
   • Near Clip Plane: Réduisez ce nombre si l'objet disparaît lorsque vous zoomez avant.
   • Far Clip Plane: Augmentez cette valeur si l'objet disparaît lorsque vous effectuez un zoom arrière.
5. Appuyez sur OK lorsque vous avez terminé et testez le zoom sur le modèle 3D. Continuez à ajuster les plans de découpe jusqu'à ce que vous soyez satisfait.

Option 2 : Modifier les plans de découpe du nœud de caméra

Si votre modèle 3D disparaît lorsque vous déplacez la caméra, procédez comme suit.

1. Ouvrez les propriétés du calque « Camera » en effectuant l'une des opérations suivantes :
   • Dans la vue « Timeline », double-cliquez sur le calque Camera.

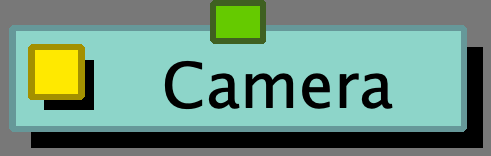

   • Dans la vue « Node », cliquez sur la case jaune du nœud Camera.

2. Dans les propriétés du calque Camera, recherchez la section « Clipping Planes ».

3. Ajustez les paramètres suivants en fonction de vos besoins :
   • Near Plane: Réduisez ce nombre si l'objet disparaît lorsque la caméra effectue un zoom avant.
   • Far Clip Plane: Augmentez cette valeur si l'objet disparaît lorsque la caméra  effectue un zoom arrière.
4. Appuyez sur Fermer lorsque vous avez terminé et testez le zoom sur le modèle 3D. Continuez à ajuster les plans de découpe / « clipping planes » jusqu'à ce que vous soyez satisfait.

Q & R

Question:

Pourquoi je ne trouve pas les paramètres de « clipping planes » ?

Réponses :

1. Si vous ajustez les plans de découpe de la vue Perspective, assurez-vous que la vue Perspective est sélectionnée et que vous utilisez le menu de la vue Perspective pour accéder aux paramètres.
2. Si vous ajustez les plans de découpe de la caméra, veillez à ne pas ajuster les paramètres sur le « peg » de la caméra. Ceux-ci doivent être ajustés dans les paramètres du nœud Camera directement.
